ООО „НПЦ «Судовые электротехнические системы» принял участие в создании и поставки электроэнергетической системы с гребной электроустановкой (ЕЭЭС с ГЭУ) для серии (2 судна) кабелеукладчиков проекта 15310. Кабельные суда «Волга» и «Вятка» этого проекта были заложены на АО «Зеленодольский завод имени А.М. Горького». Строительство обоих судов велось в Керчи на ООО „Судостроительный завод «Залив», которое, как и АО «Зеленодольский завод имени А.М. Горького», входит в АО „Судостроительная корпорация «Ак Барс» (СКАБ). Использование ЕЭЭС с ГЭУ на данных судах было обусловлено необходимостью иметь единый источник электроэнергии для питания системы электродвижения (с возможностью динамического позиционирования) и мощных кабелеукладочных систем, сопоставимых по энергозатратам с пропульсивным комплексом. Гибкая архитектура ЕЭЭС с ГЭУ позволяет оперативно перебрасывать мощность с электродвижительной системы на кабелеукладочное оборудование.
Комплект электрораспределительных устройств (ЭРУ)
Комплект электрораспределительных устройств (ЭРУ)
Класс оборудования:
щиты распределительные силовые (для распределения электроэнергии переменного и постоянного тока общесудовым потребителям);
щиты управления (для пуска и управления работой судовых электроприводов).
Все щиты соответствуют требованиям Правил Российского Морского Регистра Судоходства, ОСТ5Р.6083-98 и комплекта конструкторской документации согласно ИУДШ.566545.001.
Климатическое исполнение щитов: М4 по ГОСТ 15150-69.
Комплектность: 127 шт.
Щит переключения возбудителей ГЭД (ЩПВ)
Щит переключения возбудителей ГЭД (ЩПВ)
Номинальное трёхфазное напряжение на шинах: 2Х380 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин при 380 В: 100 А
Максимальное напряжение на шинах постоянного тока: 220 В
Номинальное однофазное напряжение цепей управления при частоте 50 Гц: 220В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее (переднее)
Комплект: 1 шт. ЩЭД
Трансформатор силовой сухой (2 шт.)
Трансформатор силовой сухой (2 шт.)
Номинальная мощность: 3150 кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
Выпрямитель В-ТПП-2,8к-1к-М4.2
Выпрямитель В-ТПП-2,8к-1к-М4.2
Номинальное напряжение на выходе: 1000 В
Максимальный ток сборных шин: 2800 А
Номинальное переменное напряжение вспомогательных цепей при частоте 50 Гц: 380 В
Диапазон плавного изменения выходного напряжения: минус 1000-0-1000
Степень защиты оболочки: IP22
Охлаждение: Принудительное воздушное
Обслуживание: Двухстороннее
Комплект: 2 шт.
Система управления судовой электроэнергетической системой
Система управления судовой электроэнергетической системой
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP22

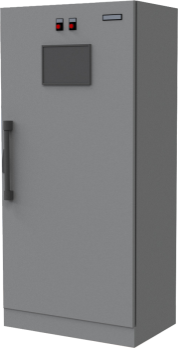

Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;

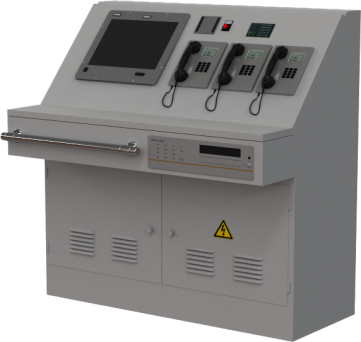

пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;

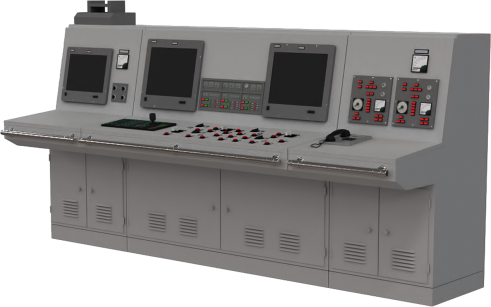

центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Выпрямитель В-ТПЕ-180/180-220/220 М4.2
Выпрямитель В-ТПЕ-180/180-220/220 М4.2
Номинальное напряжение на выходе: 220 В
Максимальный ток сборных шин: 180 А
Номинальное переменное напряжение вспомогательных цепей при частоте 50 Гц: 380 В
Диапазон плавного изменения выходного напряжения: минус 400-0-400
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 3 шт.
Щит электродвижения (ЩЭД)
Щит электродвижения (ЩЭД)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 3000 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ЩЭД

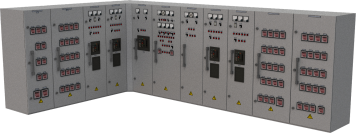

Щит главный распределительный (ГРЩ)
Щит главный распределительный (ГРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 1600 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ГРЩ
Щит аварийный распределительный (АРЩ)
Щит аварийный распределительный (АРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 3000 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. АРЩ
Комплект электрораспределительных устройств (ЭРУ)
Комплект электрораспределительных устройств (ЭРУ)
Класс оборудования:
щиты распределительные силовые (для распределения электроэнергии переменного и постоянного тока общесудовым потребителям);
щиты управления (для пуска и управления работой судовых электроприводов).
Все щиты соответствуют требованиям Правил Российского Морского Регистра Судоходства, ОСТ5Р.6083-98 и комплекта конструкторской документации согласно ИУДШ.566545.001.
Климатическое исполнение щитов: М4 по ГОСТ 15150-69.
Комплектность: 127 шт.
Комплект электрораспределительных устройств (ЭРУ)
Комплект электрораспределительных устройств (ЭРУ)
Класс оборудования:
щиты распределительные силовые (для распределения электроэнергии переменного и постоянного тока общесудовым потребителям);
щиты управления (для пуска и управления работой судовых электроприводов).
Все щиты соответствуют требованиям Правил Российского Морского Регистра Судоходства, ОСТ5Р.6083-98 и комплекта конструкторской документации согласно ИУДШ.566545.001.
Климатическое исполнение щитов: М4 по ГОСТ 15150-69.
Комплектность: 127 шт.
Система управления гребной электроустановкой
Система управления гребной электроустановкой
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
блок БК – 1шт.;
панель ГЭУ пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов: IP22
Система управления гребной электроустановкой
Система управления гребной электроустановкой
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
блок БК – 1шт.;
панель ГЭУ пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов: IP22
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
Система управления техническими средствами
Система управления техническими средствами
СУ ТС состоит из:
щитов ЩС ГДГ – 4 шт.;
шкафов ШУ ТС – 2 шт.;
щитов ЩС ППТМ – 2 шт.;
щита ПСУ – 1шт.;
пульта оперативно-технологической связи – 1 шт.
пульта управления судоводителя – 1 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
щита ПСУ, пульта ЦПУ, пульта ПУС, пульта ОТСК: IP22;
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56.
? судна в серии
? метров длина
? тонн водоизмещения

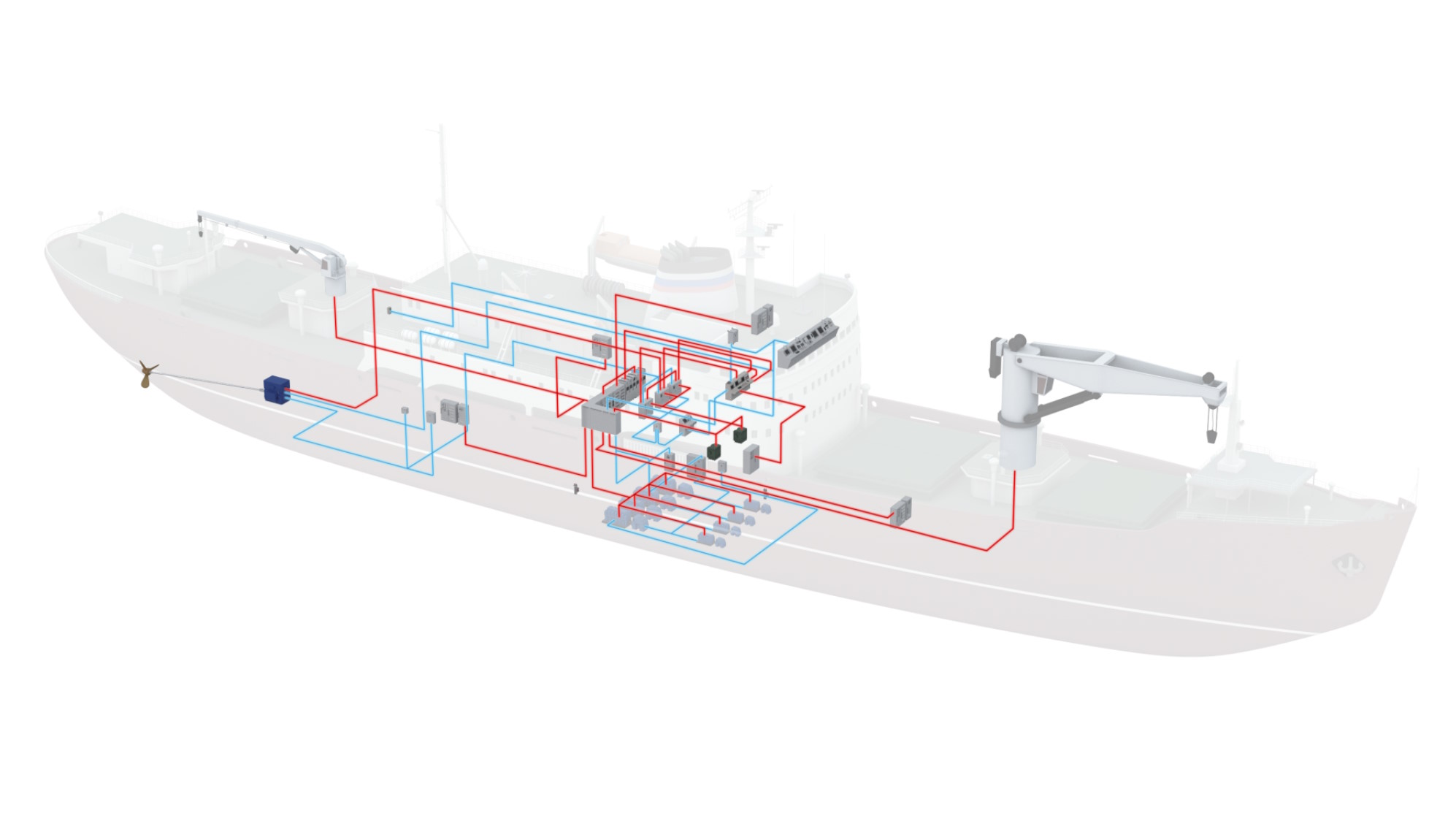

Комплекс ЕЭЭС с СЭД состоит из:
| Щит главный распределительный (ГРЩ) | 1 шт. |
| Щит аварийный распределительный (АРЩ) | 1 шт. |
| Щит электродвижения (ЩЭД) | 1 шт. |
| Щит переключения возбудителей ГЭД (ЩПВ) | 1 шт. |
| Выпрямитель В-ТПП-2,8к-1к-М4.2 | 2 шт. |
| Выпрямитель В-ТПЕ-180/180-220/220 М4.2 | 3 шт. |
| Устройство мягкого пуска | 2 шт. |
| Прибор контроля сопротивления изоляции «Омега-М» | 2 шт. |
| Система управления судовой электроэнергетической системой | 1 комплект |
| Система управления гребной электроустановкой | 1 комплект |
| Система управления техническими средствами | 1 комплект |
| Трансформатор силовой сухой | 2 шт. |
| Комплекс тахометрических устройств | 1 шт. |
| Комплект электрораспределительных устройств (ЭРУ) | 127 шт. |
Основные параметры и характеристики комплекса ЕЭЭС с СЭД
| Мощность главной судовой электростанции | 6240 кВт |
| Мощность вспомогательной электростанции | 1280 кВт |
| Мощность аварийной электростанции | 236 кВт |
| Номинальное выходное напряжение электростанций | 400 В |
| Номинальная частота напряжения электростанций | 50 Гц |
| Суммарная мощность сдвоенного ГЭД на винтах | 5160 кВт |
| Напряжение постоянного тока на входе ГЭД | 1000 В |
| Частота вращения вала ГЭД | 0 – 170 об/мин |
