Наша компания активно внедряет системы электродвижения серийных судах проекта 19910. Специфика навигации гидрографических судов – а именно потребность в высокой манёвренности и необходимость динамического позиционирования потребовали установки на гидрографы проекта 19910 гребной электрической установки, которая как раз обеспечивает необходимые навигационные характеристики.
ГЭД является асинхронным трёхфазным электродвигателем с короткозамкнутым ротором. Рассчитан для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. ГЭД соответствует сертификату Российского Морского Регистра Судоходства.
Номинальная мощность: 750 кВт
Частота вращения: 1650 об/мин
Частота: 55,6 Гц
Число фаз: 3
Номинальное линейное напряжение: 960 В
Расход охлаждающей воды: 6 м3/час
Направление вращения (со стороны приводного конца вала): в обе стороны
Степень защиты оболочки: IP55
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность: 2 шт.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
Номинальное линейное напряжение на входе ПЧ: 2Х600 В
Номинальное линейное напряжение на выходе ПЧ: 960 В
Число фаз: 3
Номинальная мощность ПЧ: 900 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 60 ГЦ
Степень защиты оболочки: IP44
Охлаждение: Принудительное жидкостное двухконтурное
Комплект: 2 шт. ПЧ
Номинальное линейное напряжение на входе ПЧ: 2Х600 В
Номинальное линейное напряжение на выходе ПЧ: 960 В
Число фаз: 3
Номинальная мощность ПЧ: 900 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 60 ГЦ
Степень защиты оболочки: IP44
Охлаждение: Принудительное жидкостное двухконтурное
Комплект: 2 шт. ПЧ
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.

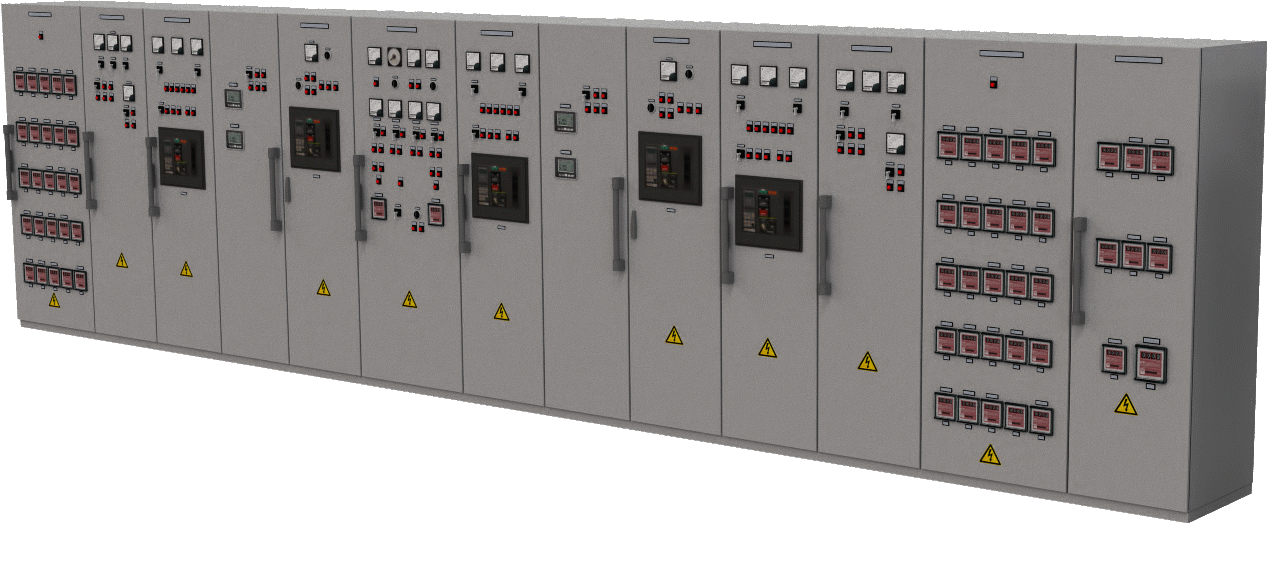

Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
ГЭД является асинхронным трёхфазным электродвигателем с короткозамкнутым ротором. Рассчитан для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. ГЭД соответствует сертификату Российского Морского Регистра Судоходства.
Номинальная мощность: 750 кВт
Частота вращения: 1650 об/мин
Частота: 55,6 Гц
Число фаз: 3
Номинальное линейное напряжение: 960 В
Расход охлаждающей воды: 6 м3/час
Направление вращения (со стороны приводного конца вала): в обе стороны
Степень защиты оболочки: IP55
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность: 2 шт.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
Номинальное линейное напряжение на входе ПЧ: 2Х600 В
Номинальное линейное напряжение на выходе ПЧ: 960 В
Число фаз: 3
Номинальная мощность ПЧ: 900 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 60 ГЦ
Степень защиты оболочки: IP44
Охлаждение: Принудительное жидкостное двухконтурное
Комплект: 2 шт. ПЧ
Номинальное линейное напряжение на входе ПЧ: 2Х600 В
Номинальное линейное напряжение на выходе ПЧ: 960 В
Число фаз: 3
Номинальная мощность ПЧ: 900 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 60 ГЦ
Степень защиты оболочки: IP44
Охлаждение: Принудительное жидкостное двухконтурное
Комплект: 2 шт. ПЧ
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP44
шкаф ШУ СЭС: IP44;
панель ЦПУ: IP22.
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 2200 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ГРЩ
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.
СУ ТС состоит из:
щитов ЩС ГДГ – 3 шт.;
шкаф ШУ ТС – 1 шт.;
щитов ЩС ППТМ – 1 шт.;
щита ПСУ – 1шт.;
блоки общесудовой сети – 10 шт.;
центрального пульта управления – 1 шт.
Степень защиты оболочки элементов:
шкафов ШУ ТС, щитов ЩС ГДГ: IP44;
щитов ЩС ППТМ: IP56;
для всех остальных элементов системы: IP22.

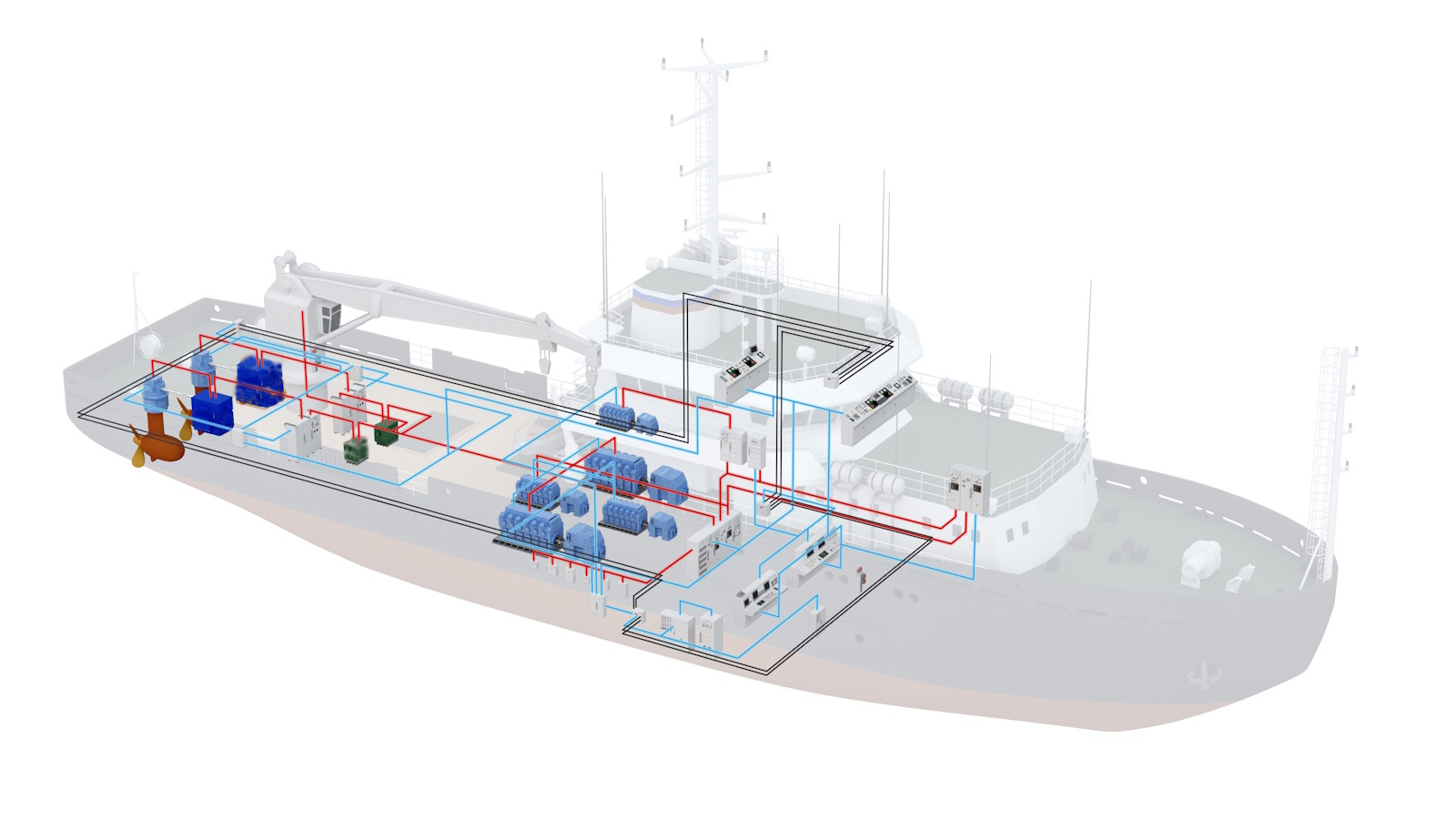

Комплекс ЕЭЭС с ГЭУ состоит из:
Щит главный распределительный (ГРЩ)
Преобразователь частоты (ПЧ)
Гребной электродвигатель (ГЭД)
Система управления техническими средствами (СУ ТС)
Система управлнения гребной электроустановкой (СУ ГЭУ)
Система управления судовой электростанцией (СУ СЭС)
Прибор контроля сопротивления изоляции «Омега-М»
Устройство мягкого пуска (УМП)
Магнитный пускатель (МП)
Трансформатор силовой
1 шт.
2 шт.
2 шт.
1 компл.
1 компл.
1 компл.
2 шт.
2 шт.
4 шт.
2 шт.
Основные параметры и характеристики комплекса ЕЭЭС с ГЭУ
| Наименование параметра | Значение |
| Мощность судовой электростанции | 2400 кВт |
| Номинальное выходное напряжение электростанций | 400 В |
| Номинальная частота тока электростанций | 50 Гц |
| Суммарная мощность ГЭД на винтах | 2Х750 кВт |
| Линейное напряжение на входе ГЭД, при номинальной частоте 50 Гц | 960 В |
| Частота вращения вала ГЭД | 0 – 1650 об/мин |
| Номинальная мощность одного ПЧ | 900 кВ*А |
| Максимальное выходное напряжение ПЧ | 960 В |
| Максимальная частота на выходе ПЧ | 60 Гц |
