Судно-кабелеукладчик пр. 15310

ООО «НПЦ «Судовые электротехнические системы» принял участие в создании и поставки электроэнергетической системы с гребной электроустановкой (ЕЭЭС с ГЭУ) для серии (2 судна) кабелеукладчиков проекта 15310. Кабельные суда «Волга» и «Вятка» этого проекта были заложены на АО «Зеленодольский завод имени А.М. Горького». Строительство обоих судов велось в Керчи на ООО „Судостроительный завод «Залив», которое, как и АО «Зеленодольский завод имени А.М. Горького», входит в АО „Судостроительная корпорация «Ак Барс» (СКАБ). Использование ЕЭЭС с ГЭУ на данных судах было обусловлено необходимостью иметь единый источник электроэнергии для питания системы электродвижения (с возможностью динамического позиционирования) и мощных кабелеукладочных систем, сопоставимых по энергозатратам с пропульсивным комплексом. Гибкая архитектура ЕЭЭС с ГЭУ позволяет оперативно перебрасывать мощность с электродвижительной системы на кабелеукладочное оборудование.

+
Преобразователь частоты
Преобразователь частоты

мощность: 5500кВ*А

напряжение (вход/выход): 690/690В

диапазон регулирования напряжения: 0-690В

диапазон регулирования частоты тока: 0-100Гц

число фаз: 2X3

охлаждение: двухконтурное (воздух-вода)

исполнение: IP44

+
Гребной электродвигатель
Гребной электродвигатель
ГЭД 4500-0,69-750 ОМ4 соответствует технической спецификации №РусТД-15310-04, сертификату РМРС, ГОСТ Р 52776 2007 (МЭК 60034-1-2004). ГЭД рассчитан для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией
Номинальная мощность: 4500 кВт
Частота вращения: 750 об/мин
Частота: 50 Гц
Число фаз: 2x3
Номинальное линейное напряжение: 2x960 В
Расход охлаждающей воды: 50 м3/ч
Направление вращения: (со стороны приводного конца вала) Оба
Степень защиты оболочки: IP55
Класс нагревостойкости изоляции: F
Тип подшипника скольжения
+
Трансформатор
Трансформатор
Номинальная мощность: 1600 кВ*А
Номинальное напряжение сетевой обмотки: 690 В
Класс нагревостойкости изоляции: F
Охлаждение: естественное воздушное
Степень защиты оболочки: IP23
+
Система управления ЕЭЭС
Система управления ЕЭЭС
СУ ЕЭЭС состоит из:
щит управления ЭС - 2 шт.;
блок управления ГЭД - 2 шт.;
щит ИБП - 2 шт.
Степень защиты оболочки элементов: IP44
+

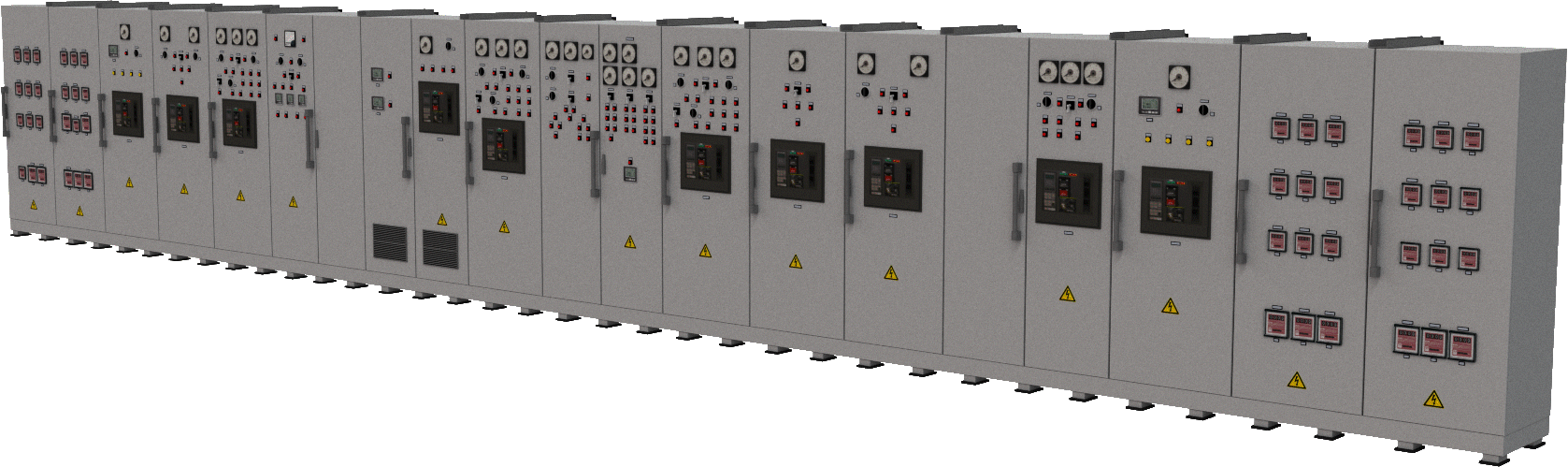

Главный распределительный щит
Главный распределительный щит
Номинальное напряжение ГРЩ: 690 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 5700 А
Номинальное переменное напряжение вспомогательных цепей: 230 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 2 шт. ГРУ
2 судна в серии
140 метров длина
10 000 тонн водоизмещения
Преобразователь частоты

мощность: 5500кВ*А

напряжение (вход/выход): 690/690В

диапазон регулирования напряжения: 0-690В

диапазон регулирования частоты тока: 0-100Гц

число фаз: 2X3

охлаждение: двухконтурное (воздух-вода)

исполнение: IP44

Гребной электродвигатель
ГЭД 4500-0,69-750 ОМ4 соответствует технической спецификации №РусТД-15310-04, сертификату РМРС, ГОСТ Р 52776 2007 (МЭК 60034-1-2004). ГЭД рассчитан для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией
Номинальная мощность: 4500 кВт
Частота вращения: 750 об/мин
Частота: 50 Гц
Число фаз: 2x3
Номинальное линейное напряжение: 2x960 В
Расход охлаждающей воды: 50 м3/ч
Направление вращения: (со стороны приводного конца вала) Оба
Степень защиты оболочки: IP55
Класс нагревостойкости изоляции: F
Тип подшипника скольжения
Трансформатор
Номинальная мощность: 1600 кВ*А
Номинальное напряжение сетевой обмотки: 690 В
Класс нагревостойкости изоляции: F
Охлаждение: естественное воздушное
Степень защиты оболочки: IP23
Система управления ЕЭЭС
СУ ЕЭЭС состоит из:
щит управления ЭС - 2 шт.;
блок управления ГЭД - 2 шт.;
щит ИБП - 2 шт.
Степень защиты оболочки элементов: IP44
Главный распределительный щит
Номинальное напряжение ГРЩ: 690 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 5700 А
Номинальное переменное напряжение вспомогательных цепей: 230 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 2 шт. ГРУ

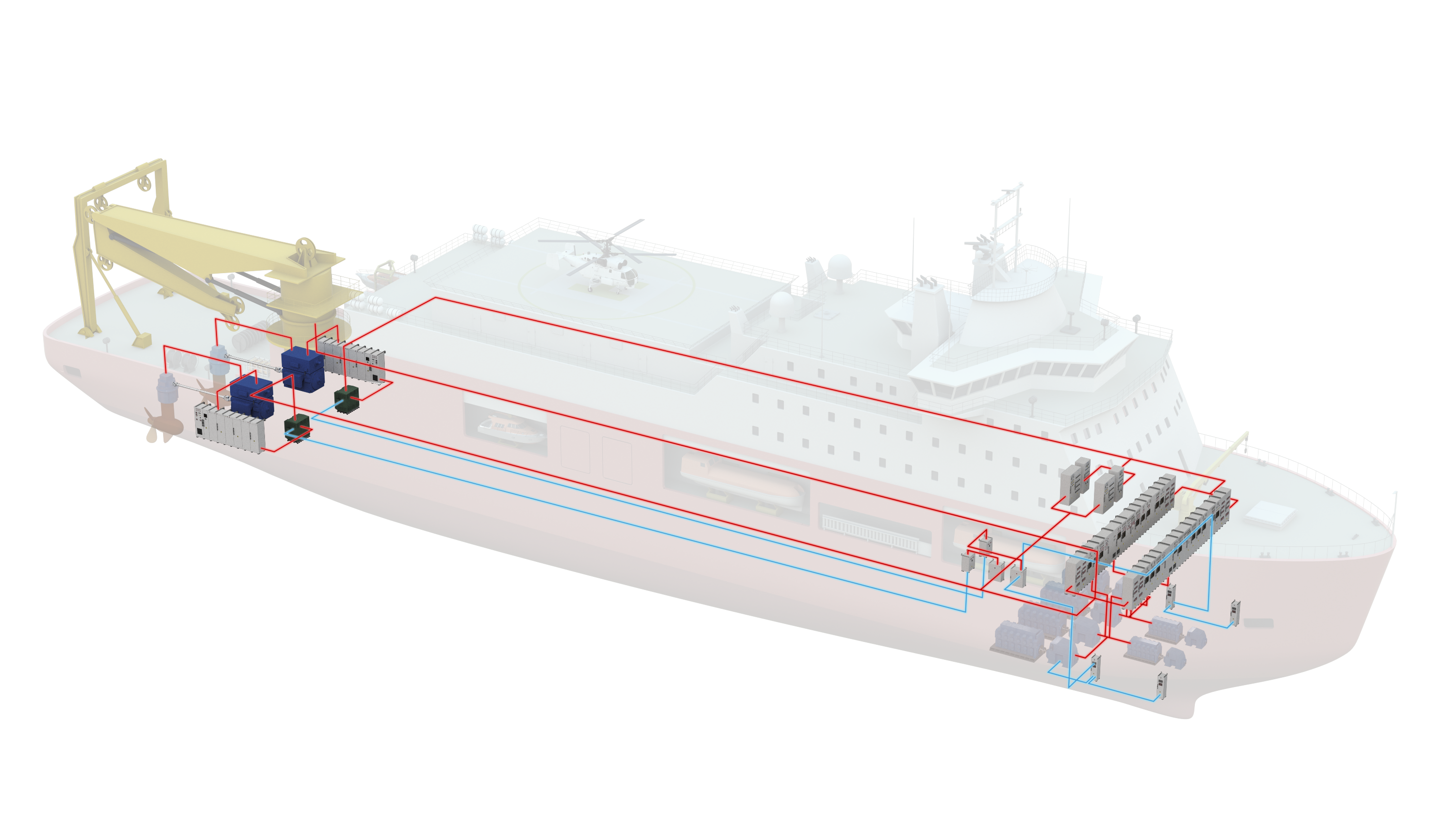

Комплекс ЕЭЭС с СЭД состоит из:

Главное распределительное устройство (ГРУ)
Трансформатор согласующий на 1600 кВА
Щит производственных механизмов
Щит питания вспомогательных механизмов ГЭД (ЩПВМ)
Преобразователь частоты с активным выпрямителем (ПЧ)
Гребной трехфазных асинхронных электродвигатель (ГЭД)
Система управления ЕЭЭС
ИБП питания цепей управления

ГРУ1+ГРУ2
2 шт.
Секция А + Секция В
2 шт.
2 шт.
2 шт.
1 комплект
2 шт.



Основные параметры и характеристики комплекса ЕЭЭС с СЭД

Наименование параметра Значение
Мощность каждой электростанции 4 950 кВт
Номинальное выходное напряжение электростанции 690 В
Номинальная частота тока электростанции 50 Гц
Суммарная мощность ГЭД на винтах 2x4500 кВт
Линейное напряжение на входе ГЭД при номинальной частоте 50 Гц 690 В
Диапазон регулирования частоты вращения вала ГЭД 0 - 900 об/мин
Номинальная мощность одного ПЧ 5 500 кВ*А
Максимальное выходное напряжение ПЧ 690 В
Максимальная частота на выходе ПЧ 100 Гц
