ООО «НПЦ «СЭС» в рамках модернизации научно-исследовательского флота осуществило поставку единой электроэнергетической системы на серийные суда проекта 11982. Установка данной системы на судне была обусловлена необходимостью наличия у опытовго судна возможности динамического позиционирования. Также система электродвижения позволила гибко скомпоновать энергетическую архитектуру судна и освободить значительные внутренние объёмы под основное функциональное оборудование

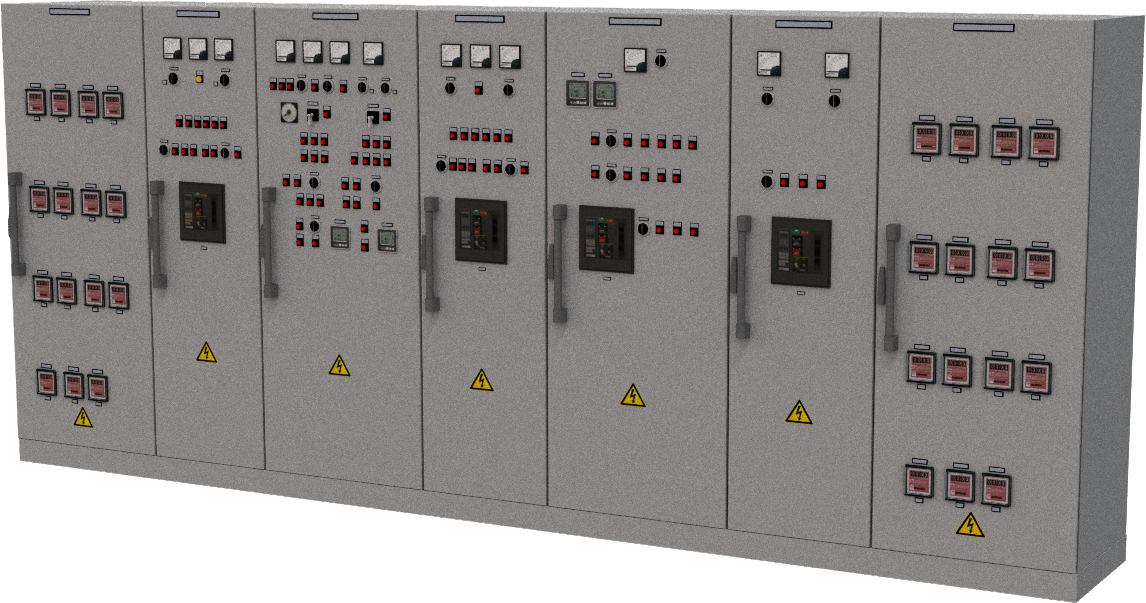

Щит главный распределительный (ГРЩ)
Щит главный распределительный (ГРЩ)
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 1500 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ГРЩ

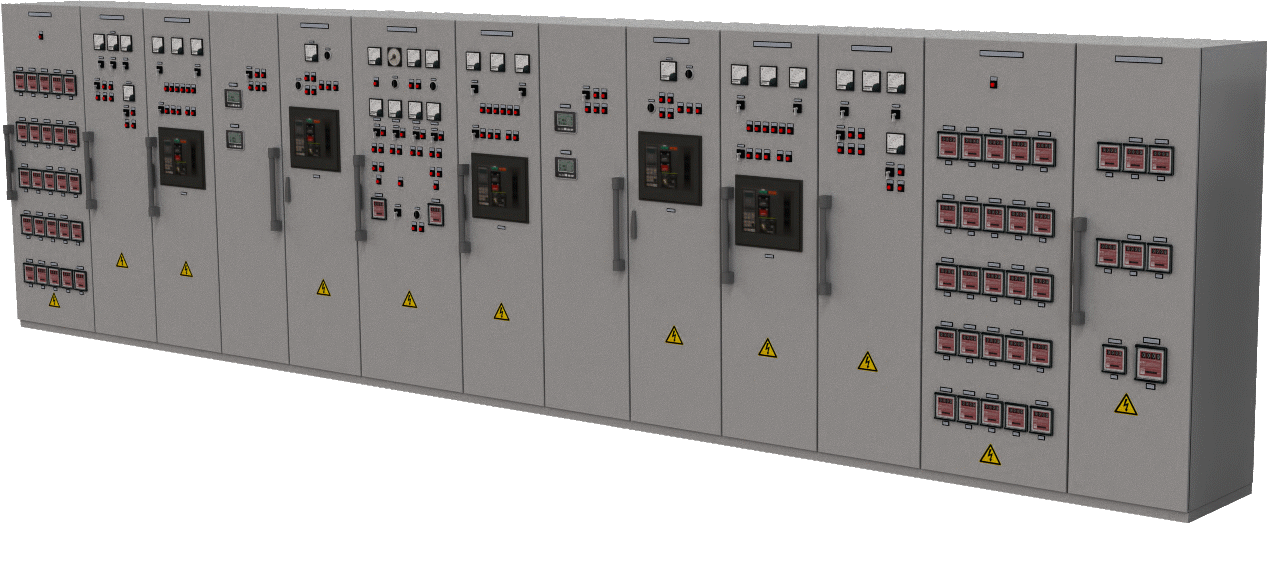

Щит главный распределительный (ГРЩ)
Щит главный распределительный (ГРЩ)
Номинальное напряжение: 400; 230 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 1500 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ГРЩ

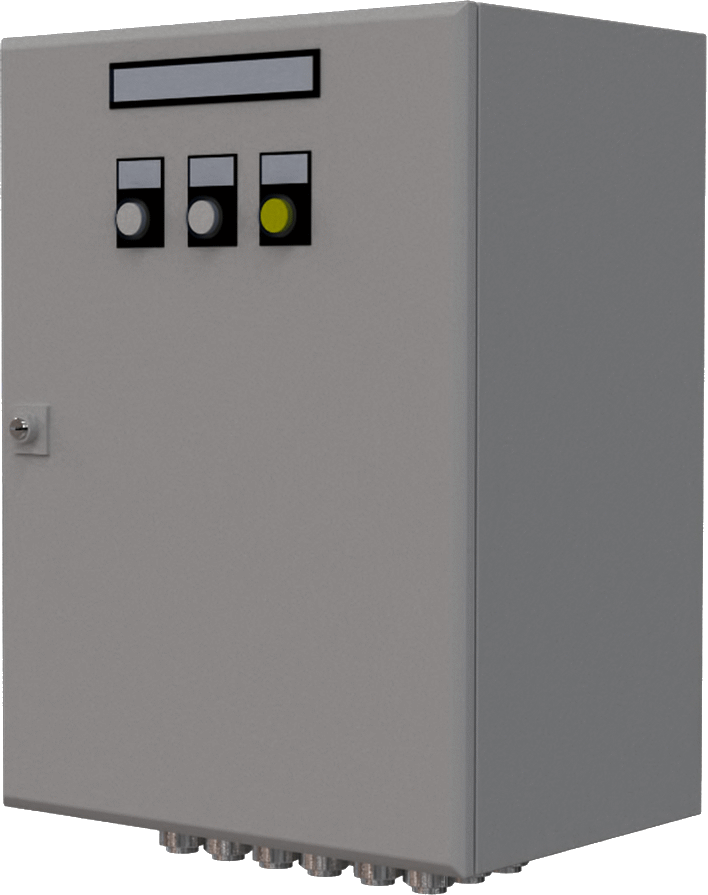

Устройство распределительное
Устройство распределительное
Устройство распределительное предназначено для сбора информации о работе генераторов, величине нагрузки на них и принятия решения о предельно допустимой мощности доступной для СЭД в данный момент времени.
Трансформатор силовой (2 шт.)
Трансформатор силовой (2 шт.)
Номинальная мощность: 1000кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
Устройство мягкого пуска
Устройство мягкого пуска
Номинальное напряжение: 380 В
Диапазон установки номинального тока: от 5 до 25 А
Диапазон мощностей пускаемых ГЭД при cosφ = 0.8: от 2,6 до 13 кВт
Щит электродвижения (ЩЭД)
Щит электродвижения (ЩЭД)
Номинальное напряжение: 600 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 550 А
Номинальное переменное напряжение вспомогательных цепей: 380 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 2 шт. ЩЭД
Щит электродвижения (ЩЭД)
Щит электродвижения (ЩЭД)
Номинальное напряжение: 600 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 550 А
Номинальное переменное напряжение вспомогательных цепей: 380 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP22
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 2 шт. ЩЭД

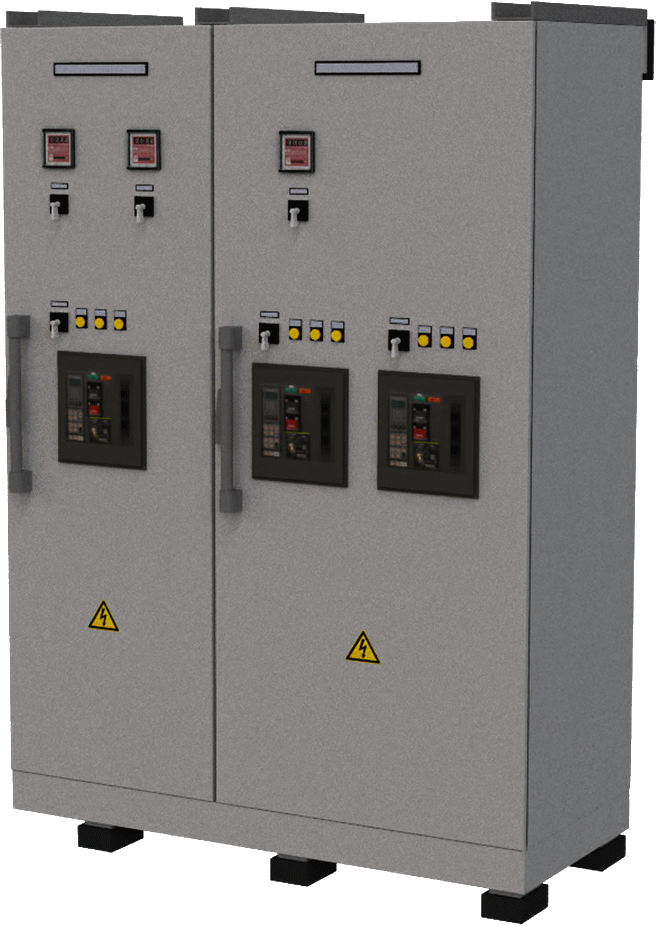

Щит переключения питания (ЩПП)
Щит переключения питания (ЩПП)
Номинальное напряжение: 380 В
Номинальная частота: 50 Гц
Номинальный ток при питании от секции СЭД1 ГРЩ-2П: 1520 А
Номинальный ток при питании от секции СЭД ГРЩ-1П: 475 А
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. ЩПП

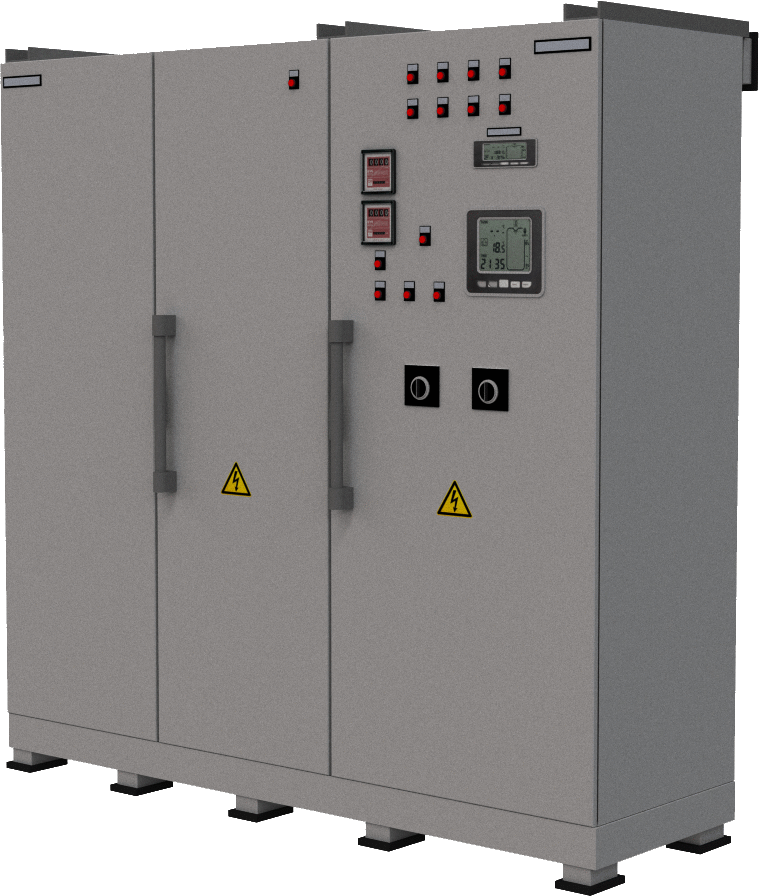

Преобразователь частоты (2 шт.)
Преобразователь частоты (2 шт.)
Номинальное линейное напряжение на входе ПЧ: 2Х600 В
Номинальное линейное напряжение на выходе ПЧ: 960 В
Число фаз: 2Х3
Номинальная мощность ПЧ: 900 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 660 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 60 ГЦ
Степень защиты оболочки: IP22
Охлаждение: Принудительное жидкостное
Комплект: 2 шт. ПЧ

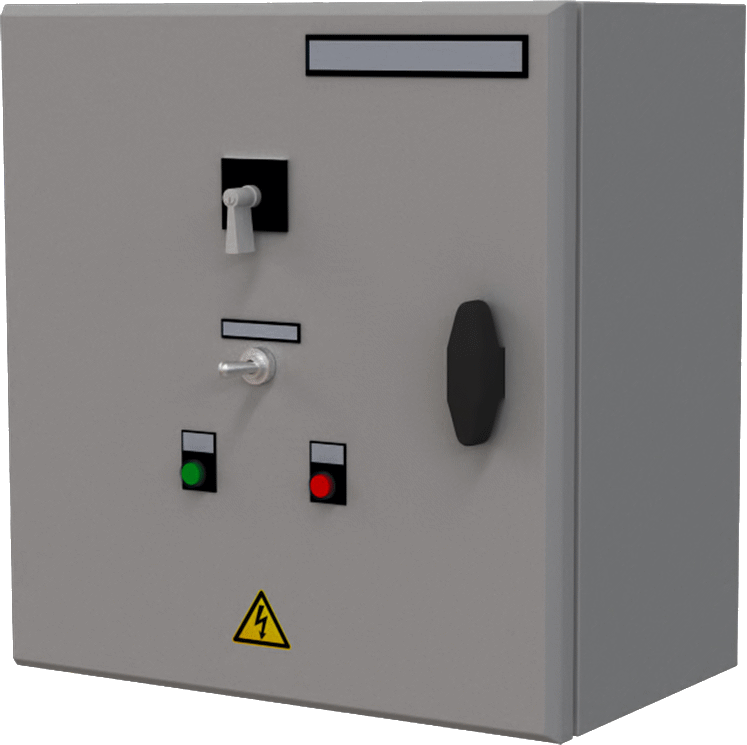

Щит управления вентиляторами (2 шт.)
Щит управления вентиляторами (2 шт.)
Род тока: Переменный трехфазный
Номинальное напряжение: 380 В
Частота тока: 50 Гц

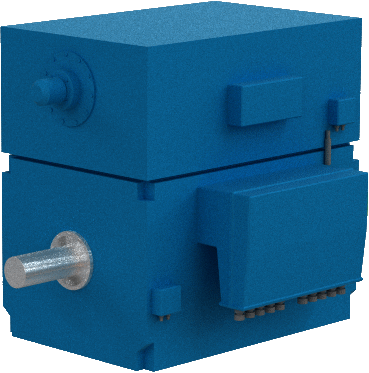

Гребной электродвигатель (ГЭД) (2шт.)
Гребной электродвигатель (ГЭД) (2шт.)
ГЭД является асинхронным трёхфазным электродвигателем с короткозамкнутым ротором. Рассчитан для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. ГЭД соответствует сертификату Российского Морского Регистра Судоходства.
Номинальная мощность: 800 кВт
Частота вращения: 1485 об/мин
Частота: 50 Гц
Число фаз: 2Х3
Номинальное линейное напряжение: 960 В
Расход охлаждающей воды: 6 м3/час
Направление вращения (со стороны приводного конца вала): в обе стороны
Степень защиты оболочки: IP55
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность: 2 шт.
судна в серии
метров длина
тонн водоизмещения

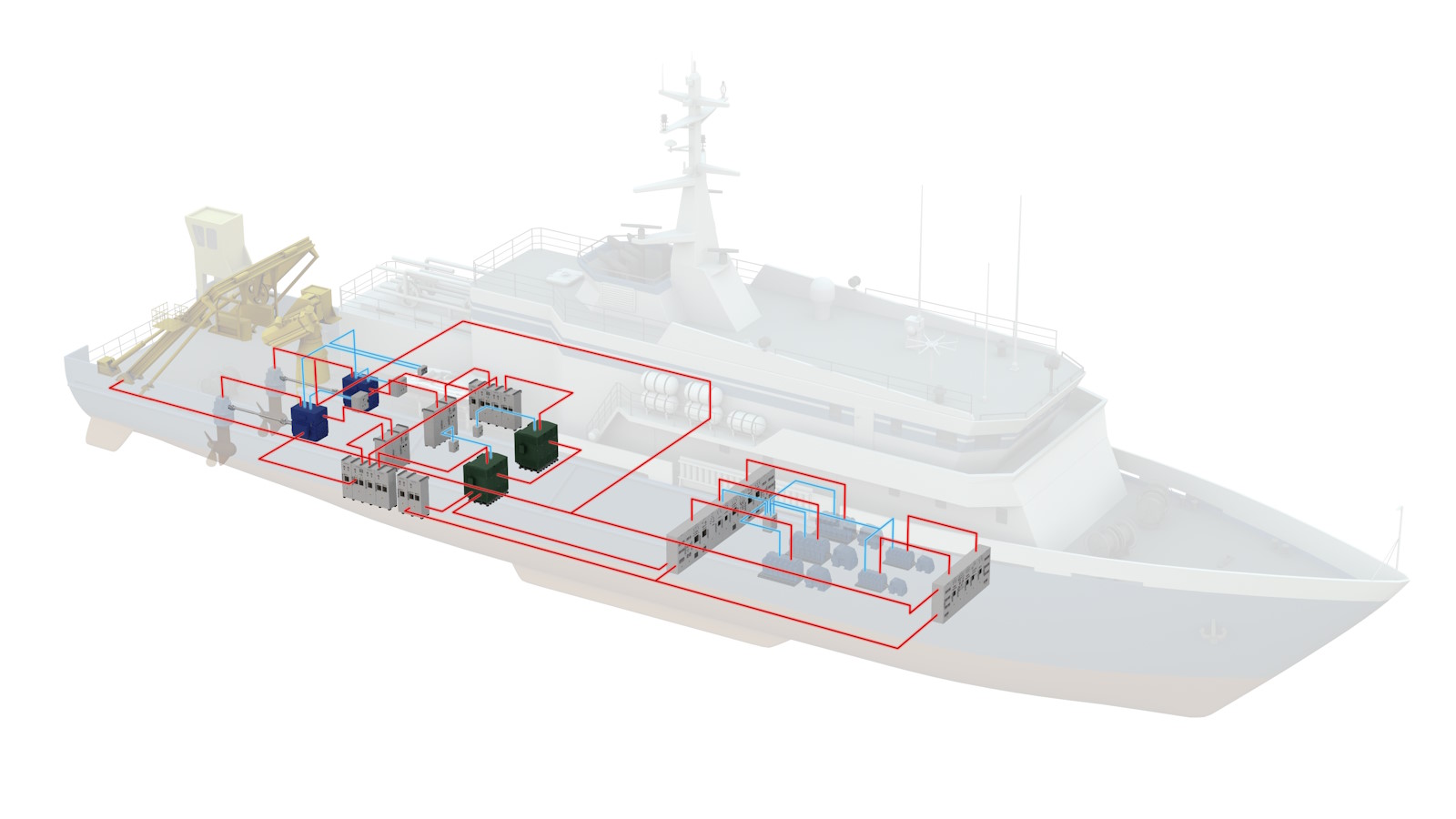

Комплекс ЕЭЭС с ГЭУ состоит из:
| Щит главный распределительный (ГРЩ) | 2 шт. |
| Щит аварийный распределительный (АРЩ) | 1 шт. |
| Щит электродвижения (ЩЭД) | 2 шт. |
| Щит переключения питания (ЩПП) | 1 шт. |
| Преобразователь частоты (ПЧ) | 2 шт. |
| Гребной электродвигатель (ГЭД) | 2 шт. |
| Щит управления вентиляторами охлаждения (ЩУВ) | 2 шт. |
| Устройство мягкого пуска (УМП) | 3 шт. |
| Устройство распределительное | 1 шт. |
| Трансформатор силовой | 2 шт. |
Основные параметры и характеристики комплекса ЕЭЭС с ГЭУ
| Мощность кормовой судовой электростанции | 2520 кВт |
| Мощность носовой судовой электростанции | 560 кВт |
| Номинальное выходное напряжение электростанций | 400 В |
| Номинальная частота тока электростанций | 50 Гц |
| Суммарная мощность ГЭД на винтах | 2Х800 кВт |
| Линейное напряжение на входе ГЭД, при номинальной частоте 50 Гц | 960 В |
| Частота вращения вала ГЭД | 0 – 1650 об/мин |
| Номинальная мощность одного ПЧ | 900 кВ*А |
| Максимальное выходное напряжение ПЧ | 960 В |
| Максимальная частота на выходе ПЧ | 60 Гц |
