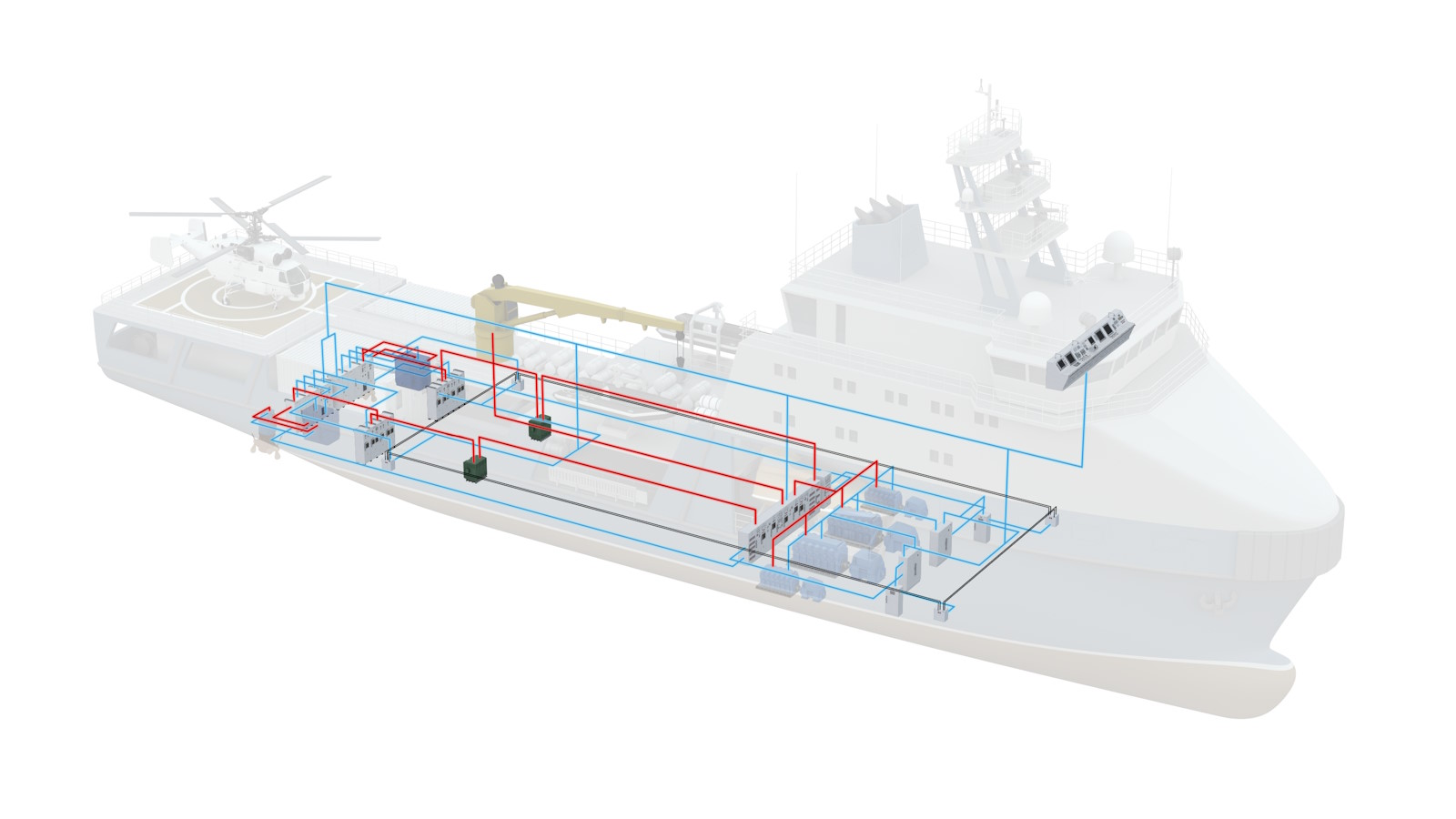

Многоцелевой танкер проекта 03182 является судном усиленного ледового класса. ООО «НПЦ «СЭС» приняло участие в данном проекте, наша компания создало систему электродвижения для четырёх представителей этой серии. Электрический пропульсивный комплекс нашего производства позволит танкеру обеспечить безопасную навигацию в сложных ледовых условиях, за счёт уменьшения времени реверсирования винта и наличию значительных перегрузочных способностей гребных электродвигателей по моменту. Также повышенные манёвренные характеристики системы электродвижения необходимы в условиях ледового плавания.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;

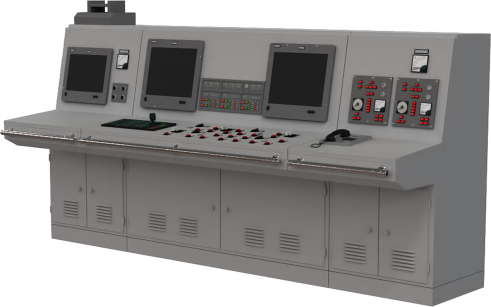

блоки и секции управления носового пульта управления – 2шт.;
блоки и секции управления кормового пульта управления – 2шт.;
блоки и секции управления центрального пульта управления – 2шт.
Степень защиты оболочки элементов: IP44
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP22

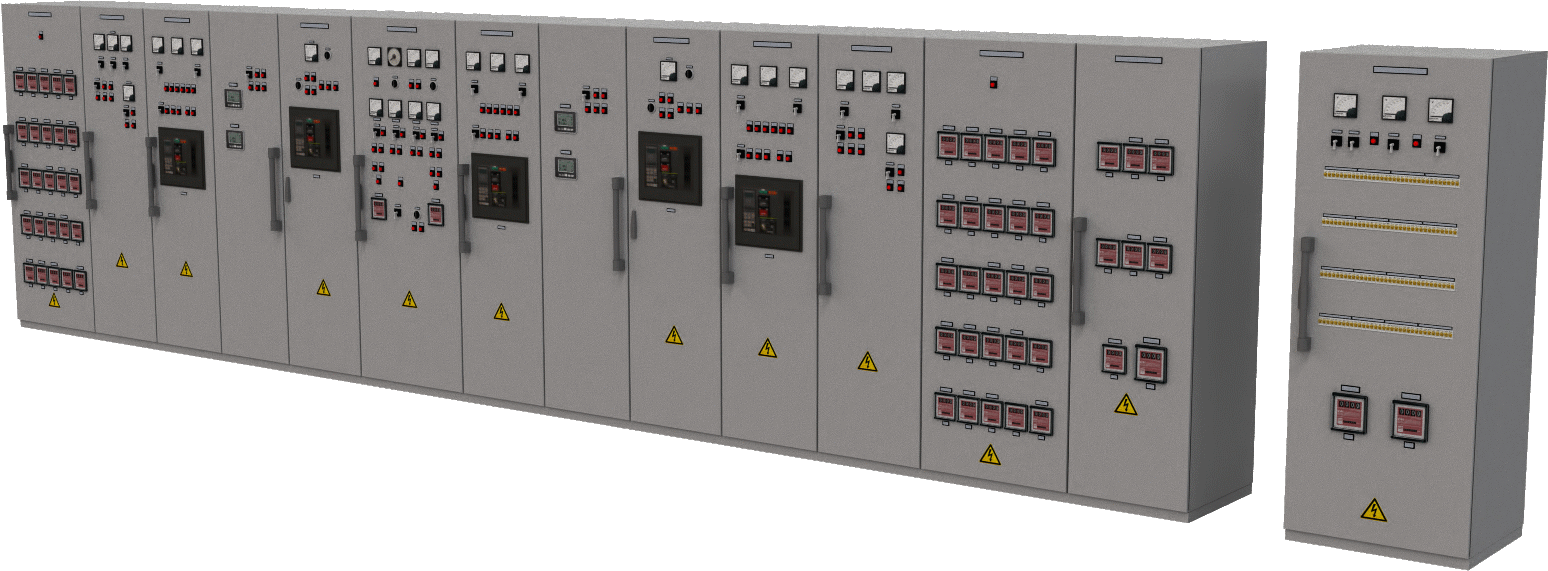

Главный распределительный щит (ГРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 3000 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ГРЩ
Щит аварийный распределительный (АРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. АРЩ
Номинальная мощность: 2500кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
Номинальная мощность: 2500кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.

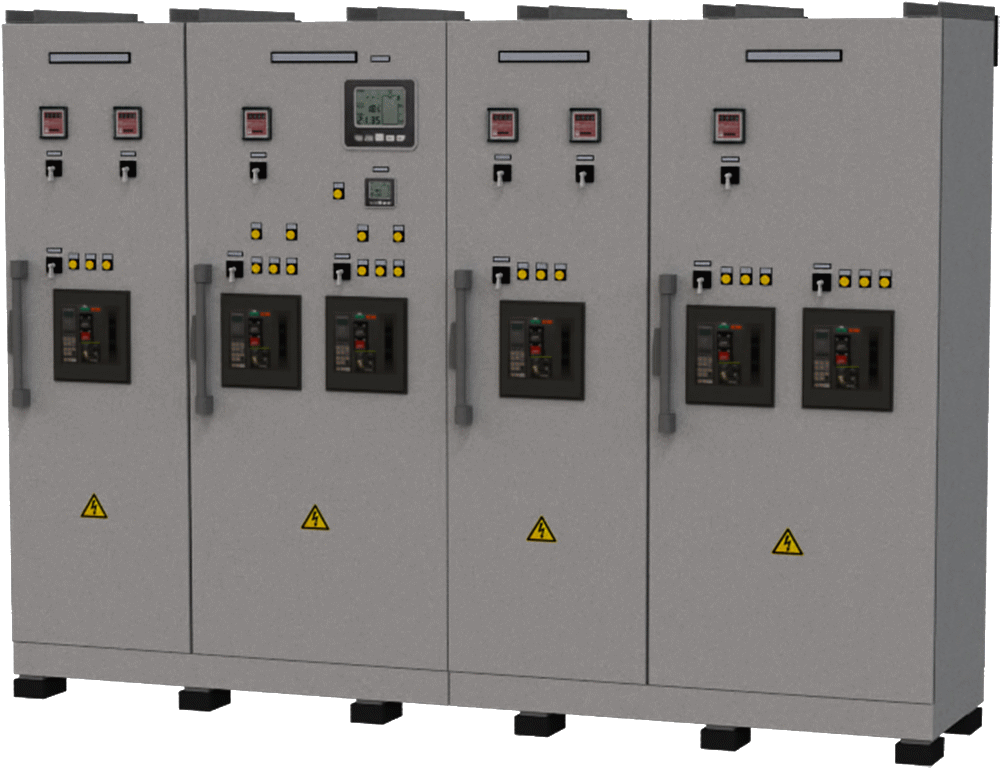

Номинальное линейное напряжение на шинах ЩР: 960 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 600 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ЩР
Номинальное линейное напряжение на шинах ЩР: 960 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 600 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ЩР

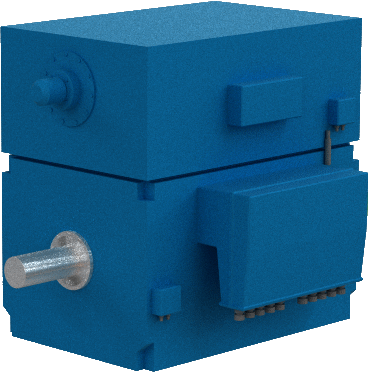

ГЭД соответствует сертификату Российского морского регистра судоходства. По своему устройству является асинхронным шестифазным электродвигателем с двумя трехфазными обмотками, без сдвига друг относительно друга, с короткозамкнутым ротором. Предназначен для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. Обеспечивает функционирование ВРК во всех рабочих режимах гребной электроустановки.
Номинальная мощность: 1 700 кВт
Частота вращения: 1000 об/мин
Частота: 50 Гц
Число фаз: 2Х3
Номинальное линейное напряжение: 2Х960 В
Расход охлаждающей воды: 12 м3/час
Направление вращения (со стороны приводного конца вала): Против часовой стрелки
Степень защиты оболочки: IP66
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность – 2 шт.
ГЭД соответствует сертификату Российского морского регистра судоходства. По своему устройству является асинхронным шестифазным электродвигателем с двумя трехфазными обмотками, без сдвига друг относительно друга, с короткозамкнутым ротором. Предназначен для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. Обеспечивает функционирование ВРК во всех рабочих режимах гребной электроустановки.
Номинальная мощность: 1 700 кВт
Частота вращения: 1000 об/мин
Частота: 50 Гц
Число фаз: 2Х3
Номинальное линейное напряжение: 2Х960 В
Расход охлаждающей воды: 12 м3/час
Направление вращения (со стороны приводного конца вала): Против часовой стрелки
Степень защиты оболочки: IP66
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность – 2 шт.

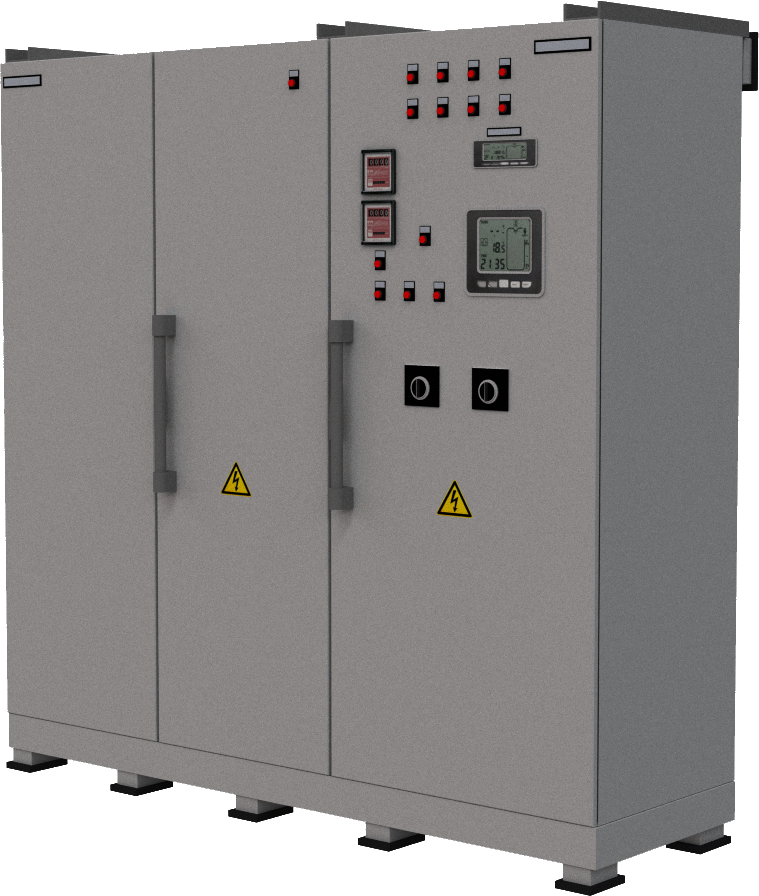

Номинальное линейное напряжение на входе ПЧ: 2Х595 В
Номинальное линейное напряжение на выходе ПЧ: 2Х960 В
Число фаз: 2Х3
Номинальная мощность ПЧ: 2150 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 56 ГЦ
Степень защиты оболочки: IP22
Охлаждение: Принудительное жидкостное
Комплект: 2 шт. ПЧ
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
блоки и секции управления носового пульта управления – 2шт.;
блоки и секции управления кормового пульта управления – 2шт.;
блоки и секции управления центрального пульта управления – 2шт.
Степень защиты оболочки элементов: IP44
СУ СЭС состоит и:
шкаф ШУ СЭС – 1шт.;
панель СЭС центрального пульта управления – 1 шт.
Степень защиты оболочки элементов: IP22
Главный распределительный щит (ГРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Максимальный ток сборных шин: 3000 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ГРЩ
Щит аварийный распределительный (АРЩ)
Номинальное напряжение: 400 В
Номинальная частота: 50 Гц
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Одностороннее
Комплект: 1 шт. АРЩ
Номинальная мощность: 2500кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
Номинальная мощность: 2500кВ*А
Номинальное напряжение сетевой обмотки: 380 В
Класс нагревостойкости изоляции: Н
Охлаждение: Естественное воздушное
Степень защиты оболочки: IP22
Комплектность: 2 шт.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
СУ ГЭУ состоит из:
блок ГЭУ – 2 шт.;
панель ГЭУ носового пульта управления судоводителя – 2 шт.;
панель ГЭУ кормового пульта управления судоводителя – 2 шт.;
панель ГЭУ центрального пульта управления – 2 шт.
Степень защиты оболочки элементов:
панелей НПСУ, КПСУ, ЦПУ: IP22;
блоков ГЭУ: IP44.
Номинальное линейное напряжение на шинах ЩР: 960 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 600 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ЩР
Номинальное линейное напряжение на шинах ЩР: 960 В
Номинальная частота: 50 Гц
Номинальный ток сборных шин: 600 А
Номинальное переменное напряжение вспомогательных цепей: 380; 220 В
Номинальное напряжение постоянного тока вспомогательных цепей: 24 В
Степень защиты оболочки: IP21
Охлаждение: Естественное воздушное
Обслуживание: Двухстороннее
Комплект: 1 шт. ЩР
ГЭД соответствует сертификату Российского морского регистра судоходства. По своему устройству является асинхронным шестифазным электродвигателем с двумя трехфазными обмотками, без сдвига друг относительно друга, с короткозамкнутым ротором. Предназначен для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. Обеспечивает функционирование ВРК во всех рабочих режимах гребной электроустановки.
Номинальная мощность: 1 700 кВт
Частота вращения: 1000 об/мин
Частота: 50 Гц
Число фаз: 2Х3
Номинальное линейное напряжение: 2Х960 В
Расход охлаждающей воды: 12 м3/час
Направление вращения (со стороны приводного конца вала): Против часовой стрелки
Степень защиты оболочки: IP66
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность – 2 шт.
ГЭД соответствует сертификату Российского морского регистра судоходства. По своему устройству является асинхронным шестифазным электродвигателем с двумя трехфазными обмотками, без сдвига друг относительно друга, с короткозамкнутым ротором. Предназначен для работы от инвертора напряжения с синусоидальной широтно-импульсной модуляцией. Обеспечивает функционирование ВРК во всех рабочих режимах гребной электроустановки.
Номинальная мощность: 1 700 кВт
Частота вращения: 1000 об/мин
Частота: 50 Гц
Число фаз: 2Х3
Номинальное линейное напряжение: 2Х960 В
Расход охлаждающей воды: 12 м3/час
Направление вращения (со стороны приводного конца вала): Против часовой стрелки
Степень защиты оболочки: IP66
Класс нагревостойкости изоляции: F
Тип подшипника: качения
Комплектность – 2 шт.
Номинальное линейное напряжение на входе ПЧ: 2Х595 В
Номинальное линейное напряжение на выходе ПЧ: 2Х960 В
Число фаз: 2Х3
Номинальная мощность ПЧ: 2150 кВ*А
Диапазон регулирования выходного напряжения на выходе ПЧ: От 0 до 960 В
Диапазон регулирования частоты тока на выходе ПЧ: От 0 до 56 ГЦ
Степень защиты оболочки: IP22
Охлаждение: Принудительное жидкостное
Комплект: 2 шт. ПЧ
Комплекс ЕЭЭС с ГЭУ состоит из:
Щит главный распределительный (ГРЩ)
Щит аварийный распределительный (АРЩ)
Щит с разъединителями (ЩР)
Преобразователь частоты (ПЧ)
Гребной электродвигатель (ГЭД)
Магнитный пускатель
Устройство мягкого пуска (УМП)
Прибор контроля сопротивления изоляции «Омега-М»
Система управления судовой электроэнергетической системой
Система управления гребной электроустановкой
Трансформатор согласующий
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
4 шт.
2 шт.
2 шт.
1 комплект
1 комплект
2 шт.
Основные параметры и характеристики комплекса ЕЭЭС с ГЭУ
| Наименование параметра | Значение |
| Мощность судовой электростанции | 4500 кВт |
| Номинальное выходное напряжение электростанций | 400 В |
| Номинальная частота тока электростанций | 50 Гц |
| Суммарная мощность ГЭД на винтах | 2Х1700 кВт |
| Линейное напряжение на входе ГЭД, при номинальной частоте 50 Гц | 2Х960 В |
| Частота вращения вала ГЭД | 0 – 1100 об/мин |
| Номинальная мощность одного ПЧ | 2 400 кВ*А |
| Максимальное выходное напряжение ПЧ | 2Х960 В |
| Максимальная частота на выходе ПЧ | 56 Гц |
